HCP-SERIE - chillers, varmepumper og kombinerede systemer

Fenagy HCP-serien kan opnå varmekapaciteter fra 500 kW til 3.000 kW per system. Systemerne kan bruges til varmepumpe-, chiller- og kombineret vand-til-vand-drift. Hele serien er designet til at levere en optimal ydelse i overensstemmelse med kundespecifikke driftsbehov. HCP-serien fås kun som vand-til-vand-systemer, hvilket sikrer en lille kølemiddelfyldning.

HCP-serien anvender det naturlige kølemiddel propan og kan opnå fremløbstemperaturer op til 75°C, uanset returtemperaturen.

HCP-serien bruges typisk til applikationer som industrielle processer, fødevareindustri, som chiller til kontorbygninger og hospitaler, datacentre, logistikcentre og HVAC generelt. Systemerne kan også bruges som vand-til-vand varmepumper til fjernvarme eller energicentraler og til almindelige vandkølede køleapplikationer.

ANVENDELSE

Industrielle processer
Fødevareindustri
Chiller til kontor og hospitaler
Datacentre
Logistikcentre
HVAC generelt

Fabriksbygget industriel propan-chiller i et åbent kabinet. Kapacitet: 500-1000 kW.
Fabriksbygget industriel propan-chiller i et åbent kabinet. Kapacitet: 1500-3000 kW.

Nem installation med kabinet

HCP-seriens systemer leveres altid i et kabinet, som er velegnet til både indendørs og udendørs installation.

Kabinettet ventileres konstant med en EX-ventilator, som sikrer undertryk og opretholder den rette temperatur i kabinettet.

Kabinettet har isolerede vægge med lyddæmpende paneler.

Kabinet til Fenagy HCP propan-chiller (køleanlæg) set bagfra, forfra, fra enden og ovenfra.

Kontrolsystemer

Hele serien anvender en standard Siemens PLC-controller, og Fenagy har udviklet sine egne PLC-algoritmer til de mest essentielle funktioner for at sikre optimal kontrol og overvågning. Vores PLC-løsninger kan kommunikere med de fleste af de platforme, som kunden har brug for at kommunikere med. Det indbyggede HMI-panel giver mulighed for direkte overvågning af systemet og dets driftsbetingelser. Desuden understøtter vores PLC-løsninger flere kommunikationsprotokoller og kan integreres med det overordnede SCADA-system.

For alle systemer stræber Fenagy efter at minimere start- og nedlukningstiderne, hvilket gør det muligt for systemet at hjælpe med at balancere elnettet i en fremtid med stigende efterspørgsel efter sådanne funktioner. Sidst, men ikke mindst, kan systemet levere høje forsyningstemperaturer, og Fenagy rykker hele tiden grænserne med nye funktioner og features i PLC-udviklingen.

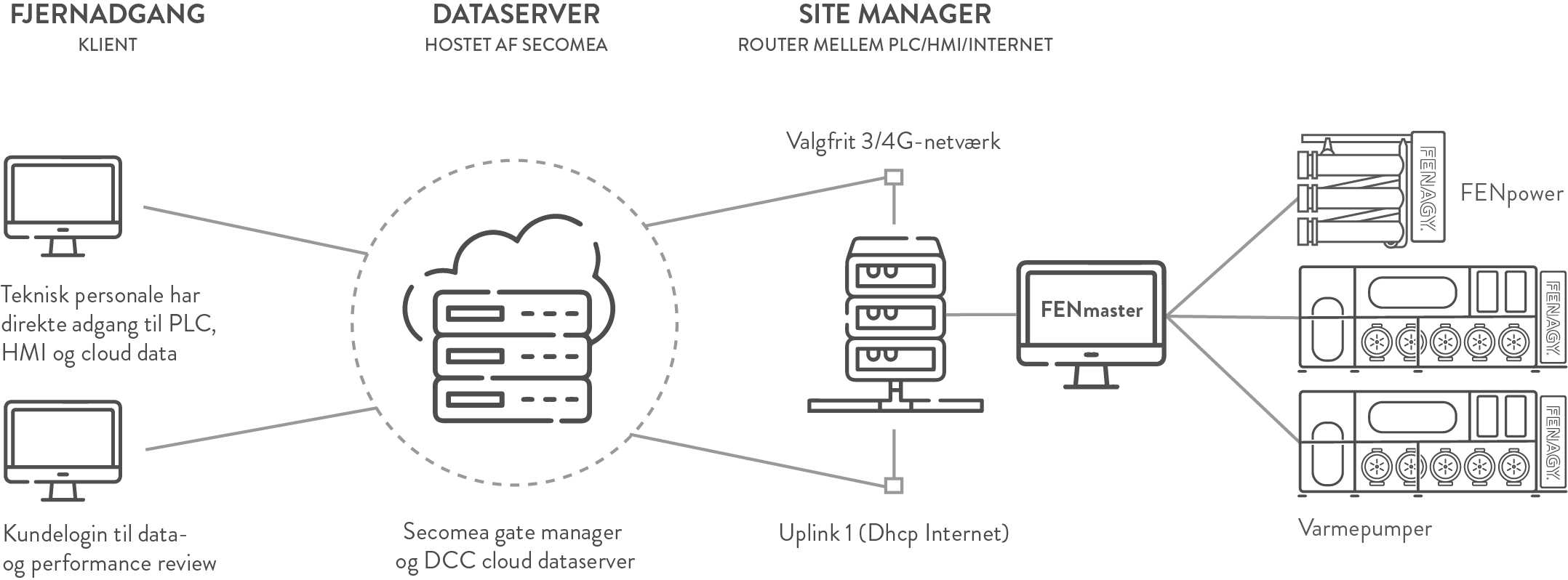

Diagram, der viser systemkommunikation i en Fenagy varmepumpe- eller chiller-installation.

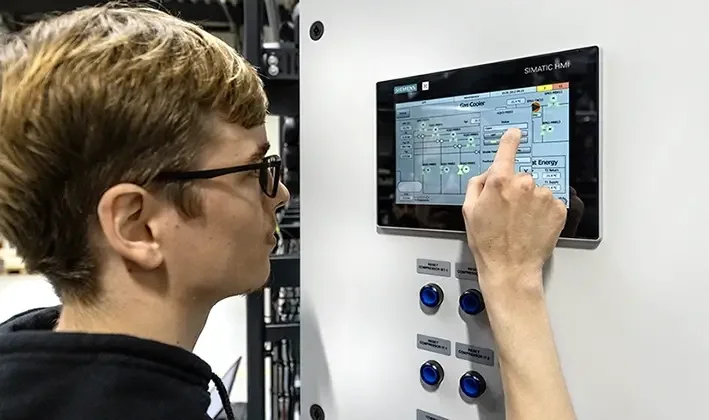

Automationsingeniør justerer indstillinger på en PLC-styring til et Fenagy-varmepumpesystem.

Tekniske specifikationer &
egenskaber

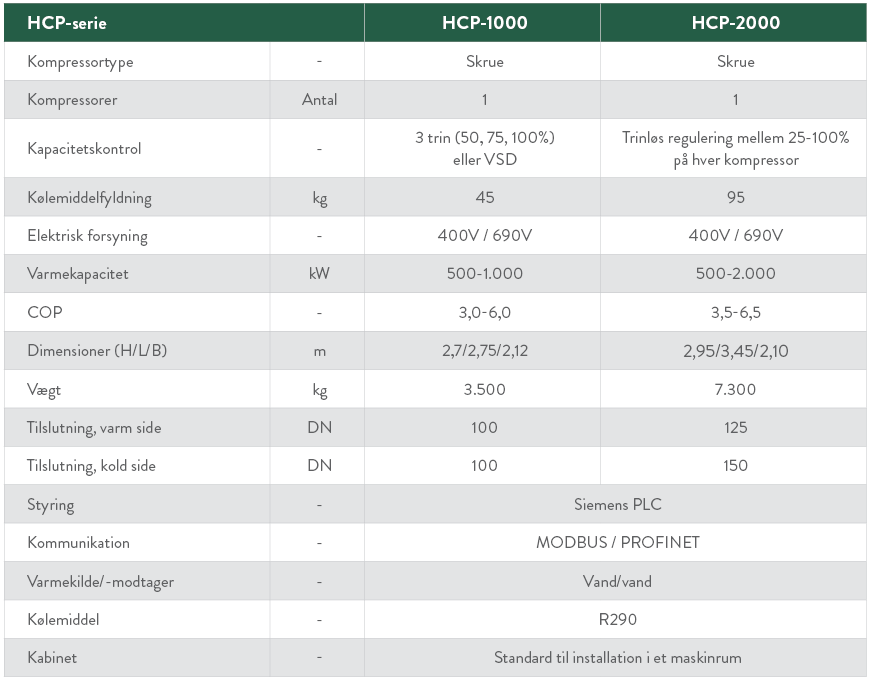

Tabel med tekniske specifikationer for Fenagy HCP-serie propan chillere (køleanlæg)

  • Skruekompressorer med høj kapacitet

  • Fås til varmepumpe- og køleapplikationer

  • Hurtig start og stop til balancering af elnettet

  • Industrielt design med rør i rustfrit stål

  • PLC-kontrol af hele systemet

Vi anvender kun naturlige kølemidler

Diagram over temperaturområder for naturlige kølemidler CO2 (R744), Isobutan (R600a) og Propan (R290)
Grønt ikon, hvorpå der står Natural Refrigerants ONLY.

R744 - CO₂

ANVENDELSE: Fjernvarme, energicentraler, industrielle processer, fødevareindustri, gartnerier, datacentre, logistikcentre, kontorbygninger, hospitaler og HVAC generelt

  • Naturligt kølemiddel med et bredt temperaturområde

  • Ikke-giftig og ikke-brandfarlig

  • Oplagt valg til luft-til-vand varmepumper til direkte brug i energiopsamlere og med høj delta T på varmemodtagersiden

  • Optimalt til vand-til-vand varmepumper med mellemtemperatur, køleanlæg og kombinerede varme- og kølesystemer

  • Mellemhøjt temperaturniveau (op til 85°C forsyningstemperatur) med høj delta T på varmemodtagersiden (dT: 30-40K)

R600a - Isobutan

ANVENDELSE: Energicentraler, biogas, PtX, geotermi, CO₂-fangst, underkøler til CO₂-varmepumpe, industrielle processer, fødevareindustri 

  • Naturligt kølemiddel til høje temperaturer

  • Velegnet til vand-til-vand varmepumper og chillere

  • Kan anvendes i et bredt temperaturområde på både varmekilde- og varmemodtagersiden

  • Robust drift under varierende driftsforhold

  • Anvendelse af effektive skruekompressorer og høj COP

  • Højt temperaturniveau på varmekilden (op til 40°C fordampningstemp)

  • Højt temperaturniveau (op til 95°C forsyningstemperatur) og ideelt med lav delta T på varmemodtagersiden - seriekobling på vandsiden ved højere delta T

R290 - Propan

ANVENDELSE: Energicentraler, industrielle processer, fødevareindustri, datacentre, logistikcentre, kontorbygninger, hospitaler og HVAC generelt

  • Naturligt kølemiddel ved lave temperaturer

  • Velegnet til vand-til-vand varmepumper og chillere med lavere temperatur

  • Lavt temperaturniveau på varmekilden (ned til -30°C fordampningstemp)

  • Medium temperaturniveau på varmemodtager (op til 75°C forsyningstemperatur)

  • Ideelt med lav delta T på varmemodtager og varmekilde

  • Høj kølekapacitet sikrer kompakte løsninger med lille fodaftryk

  • Kan kombineres med isobutan i hydrauliske seriekoblinger
