CHC-SERIE - kombinerede varme- og kølesystemer
I modsætning til et typisk reversibelt system kan CHC-systemer levere varme og køling både samtidig og uafhængigt af hinanden. Med et CHC-system er det kun nødvendigt med ét kompressoranlæg til at dække hele varme- og kølebehovet i store industribygninger.
Systemerne kan fungere som vand-til-vand systemer, der leverer både varme og køling til bygninger via pladevarmevekslere som både fordamper og gaskøler. Når der kun er behov for opvarmning, fungerer systemet som en almindelig luft-til-vand varmepumpe, hvor luftvarmevekslerne anvendes som energiopsamlere. CO₂-gas anvendes til afrimning af luftvarmevekslerne i luft-til-vand drift.
Når der kun er behov for køling, anvendes luftvarmevekslerne som gaskølere. Når der er behov for både opvarmning og køling, leverer fordamperne, der er installeret på anlægsrammen, den nødvendige køling, og gaskøleren leverer varmen.
Afhængigt af om det er køle- eller varmekredsen, der kræver mest energi, anvendes luftvarmevekslerne som gaskølere eller fordampere til henholdsvis at booste og/eller balancere systemet. For at sikre høj effektivitet anvendes CO₂ direkte i luftvarmevekslerne. Ved at vende CO₂-strømmen kan luftvarmeveksleren både opsamle og afgive energi til luften.
ANVENDELSE
Industribygninger med både varme- og kølebehov, separat eller samtidig
Nem installation med maskinhus
Alle varmepumper i CHC-serien kan leveres i et industrielt maskinhus, som er et fuldt godkendt maskinrum med belysning, ventilation, CO₂-alarm og lyddæmpende paneler. Maskinhuset fås i alle farver og med ekstra plads til installation af et elektrisk forsyningspanel, pumper, ventiler på vandkredsløbet osv.
Maskinhusene leveres normalt med et selvbærende betonfundament, så det eneste, der kræves på siten til installationen, er en plan sandpude.
Kontrolsystemer

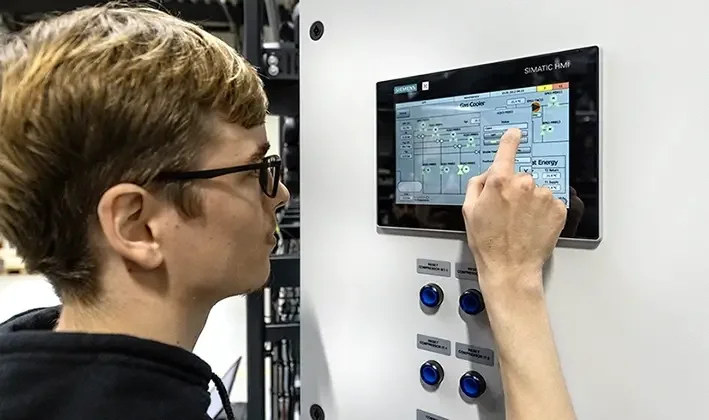

Hele serien anvender en standard Siemens PLC-controller, og Fenagy har udviklet sine egne PLC-algoritmer til de mest essentielle funktioner for at sikre optimal kontrol og overvågning. Vores PLC-løsninger kan kommunikere med de fleste af de platforme, som kunden har brug for at kommunikere med. Det indbyggede HMI-panel giver mulighed for direkte overvågning af systemet og dets driftsbetingelser. Desuden understøtter vores PLC-løsninger flere kommunikations-protokoller og kan integreres med det overordnede SCADA-system.
For en luft-til-vand varmepumpe er det vigtigt at have et effektivt og robust afrimningssystem, der kan sikre varmeproduktion uanset vejrforhold. Desuden er der udviklet unikke funktioner, der gør det muligt for varmepumpen at genstarte automatisk efter et nødstop og sågar efter kraftigt snefald.
Fenagy stræber efter at minimere opstarts- og nedlukningstider for alle systemer, så de kan hjælpe med at balancere elnettet i en fremtid med stigende efterspørgsel efter sådanne funktioner. Sidst, men ikke mindst, kan systemet levere høje forsyningstemperaturer, og Fenagy rykker hele tiden grænserne med nye funktioner og features i PLC-udviklingen.
Tekniske specifikationer
& egenskaber
Samtidig opvarmning og køling
Velegnet til store industribygninger, hvor der er behov for både opvarmning og køling
Kun ét system til én bygning
Direkte CO₂-luftvarmevekslere, der anvendes som fordamper og gaskøler
Patenteret ejektorteknologi til optimering af kapacitet og COP
Effektiv og robust CO₂-gasafrimning af luftfordampere
Industrielt design med rør i rustfrit stål
Hurtig start og stop til balancering af elnettet
Interne varmevekslere og receiver designet til formålet af Fenagy
Vandpumpe, energimåler og diverse ventiler kan integreres på anlægget
PLC-styring af hele varmepumpen, inklusiv optimerede luftfordampere
Vi anvender kun naturlige kølemidler
R744 - CO₂
ANVENDELSE: Fjernvarme, energicentraler, industrielle processer, fødevareindustri, gartnerier, datacentre, logistikcentre, kontorbygninger, hospitaler og HVAC generelt
Naturligt kølemiddel med et bredt temperaturområde
Ikke-giftig og ikke-brandfarlig
Oplagt valg til luft-til-vand varmepumper til direkte brug i energiopsamlere og med høj delta T på varmemodtagersiden
Optimalt til vand-til-vand varmepumper med mellemtemperatur, køleanlæg og kombinerede varme- og kølesystemer
Mellemhøjt temperaturniveau (op til 85°C forsyningstemperatur) med høj delta T på varmemodtagersiden (dT: 30-40K)
R600a - Isobutan
ANVENDELSE: Energicentraler, biogas, PtX, geotermi, CO₂-fangst, underkøler til CO₂-varmepumpe, industrielle processer, fødevareindustri
Naturligt kølemiddel til høje temperaturer
Velegnet til vand-til-vand varmepumper og chillere
Kan anvendes i et bredt temperaturområde på både varmekilde- og varmemodtagersiden
Robust drift under varierende driftsforhold
Anvendelse af effektive skruekompressorer og høj COP
Højt temperaturniveau på varmekilden (op til 40°C fordampningstemp)
Højt temperaturniveau (op til 95 °C forsyningstemperatur) og ideelt med lav delta T på varmemodtagersiden - seriekobling på vandsiden ved højere delta T
R290 - Propan
ANVENDELSE: Energicentraler, industrielle processer, fødevareindustri, datacentre, logistikcentre, kontorbygninger, hospitaler og HVAC generelt
Naturligt kølemiddel ved lave temperaturer
Velegnet til vand-til-vand varmepumper og chillere med lavere temperatur
Lavt temperaturniveau på varmekilden (ned til -30 °C fordampningstemp)
Medium temperaturniveau på varmemodtager (op til 75 °C forsyningstemperatur)
Ideelt med lav delta T på varmemodtager og varmekilde
Høj kølekapacitet sikrer kompakte løsninger med lille fodaftryk
Kan kombineres med isobutan i hydrauliske seriekoblinger
Verdens mest visionære
kombinerede
varme- og kølesystemer med CO₂
