CC-SERIE - varmepumper, chillers og kombinerede varme-/kølesystemer
CC-serien omfatter Fenagy’s mindste varmepumper, chillers og kombinerede anlæg. Kapaciteten ligger mellem 250 og 400 kW per enhed og fås enten som luft-til-vand varmepumper eller luftkølede chillers. De sammenkoblede varmepumper og chillers er plug-and-play-løsninger, leveret på en stålramme med varmepumpen/chilleren i et maskinhus i den ene ende og energioptagere eller gaskøler i den anden. Serien er designet til at levere optimal ydelse tilpasset kundens specifikke driftsbehov.
Alle varmepumper og chillers i CC-serien anvender det naturlige kølemiddel CO₂, som er ideelt til applikationer med returtemperaturer under 45 °C og fremløbstemperaturer op til 85 °C. Anlæggene arbejder effektivt ved alle udetemperaturer.
En close-coupled varmepumpe eller chiller er en praktisk og enkel løsning til økonomisk opvarmning og/eller køling og anvendes typisk i industrielle processer og til fjernvarmenet.
ANVENDELSE
Industrielle processer
Fjernvarme
Gartnerier · Vandlande
Kontorbygninger · hospitaler
Nem installation
CC-varmepumper og chillers er designet til nem installation på site. Ved at være sammenkoblet med energioptagere eller gaskøler, fungerer de som en plug-and-play-løsning. Rammen monteres på otte fundamentpiller, og maskinhuset er udstyret med belysning, ventilation, CO₂-alarm og lyddæmpende paneler. Eltavlen er integreret i enheden sammen med vandpumper, ventiler og energimåler.
Kontrolsystemer

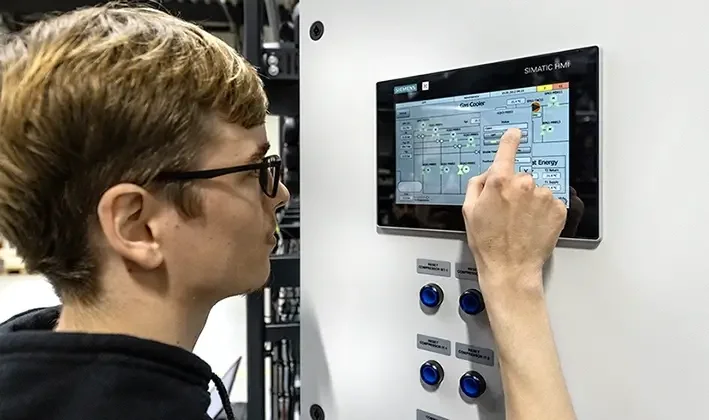

Hele serien anvender en standard Siemens PLC-controller, og Fenagy har udviklet sine egne PLC-algoritmer til de mest essentielle funktioner for at sikre optimal kontrol og overvågning. Vores PLC-løsninger kan kommunikere med de fleste af de platforme, som kunden har brug for at kommunikere med. Det indbyggede HMI-panel giver mulighed for direkte overvågning af systemet og dets driftsbetingelser. Desuden understøtter vores PLC-løsninger flere kommunikations-protokoller og kan integreres med det overordnede SCADA-system.
For en luft-til-vand varmepumpe er det vigtigt at have et effektivt og robust afrimningssystem, der kan sikre varmeproduktion uanset vejrforhold. Desuden er der udviklet unikke funktioner, der gør det muligt for varmepumpen at genstarte automatisk efter et nødstop og sågar efter kraftigt snefald.
Fenagy stræber efter at minimere opstarts- og nedlukningstider for alle systemer, så de kan hjælpe med at balancere elnettet i en fremtid med stigende efterspørgsel efter sådanne funktioner. Sidst, men ikke mindst, kan systemet levere høje forsyningstemperaturer, og Fenagy rykker hele tiden grænserne med nye funktioner og features i PLC-udviklingen.
Tekniske specifikationer
og egenskaber
Kapacitet vises ved:
5°C omgivelsestemperatur
85% relativ luftfugtighed
70°C/40°C fremløbs- og returtemperatur
Hurtig start og stop for balancering af elnettet
Effektiv og robust afrimning
Interne varmevekslere og receiver optimeret til varmepumpedrift
Industrielt design med rustfri stålrør
Mulighed for integrering af vandpumpe, energimåler og diverse ventiler på rammen
PLC-styring af hele varmepumpen/chilleren, inklusiv optimerede luftfordampere
Lavtryks-ejektorer for øget ydeevne
Vi anvender kun naturlige kølemidler
R744 - CO₂
ANVENDELSE: Fjernvarme, energicentraler, industrielle processer, fødevareindustri, gartnerier, datacentre, logistikcentre, kontorbygninger, hospitaler og HVAC generelt
Naturligt kølemiddel med et bredt temperaturområde
Ikke-giftig og ikke-brandfarlig
Oplagt valg til luft-til-vand varmepumper til direkte brug i energiopsamlere og med høj delta T på varmemodtagersiden
Optimalt til vand-til-vand varmepumper med mellemtemperatur, køleanlæg og kombinerede varme- og kølesystemer
Mellemhøjt temperaturniveau (op til 85°C forsyningstemperatur) med høj delta T på varmemodtagersiden (dT: 30-40K)
R600a - Isobutan
ANVENDELSE: Energicentraler, biogas, PtX, geotermi, CO₂-fangst, underkøler til CO₂-varmepumpe, industrielle processer, fødevareindustri
Naturligt kølemiddel til høje temperaturer
Velegnet til vand-til-vand varmepumper og chillere
Kan anvendes i et bredt temperaturområde på både varmekilde- og varmemodtagersiden
Robust drift under varierende driftsforhold
Anvendelse af effektive skruekompressorer og høj COP
Højt temperaturniveau på varmekilden (op til 40°C fordampningstemp)
Højt temperaturniveau (op til 95 °C forsyningstemperatur) og ideelt med lav delta T på varmemodtagersiden - seriekobling på vandsiden ved højere delta T
R290 - Propan
ANVENDELSE: Energicentraler, industrielle processer, fødevareindustri, datacentre, logistikcentre, kontorbygninger, hospitaler og HVAC generelt
Naturligt kølemiddel ved lave temperaturer
Velegnet til vand-til-vand varmepumper og chillere med lavere temperatur
Lavt temperaturniveau på varmekilden (ned til -30 °C fordampningstemp)
Medium temperaturniveau på varmemodtager (op til 75 °C forsyningstemperatur)
Ideelt med lav delta T på varmemodtager og varmekilde
Høj kølekapacitet sikrer kompakte løsninger med lille fodaftryk
Kan kombineres med isobutan i hydrauliske seriekoblinger
